MÀN HÌNH LCD CỦA LAPTOP.

I - Các thông số của màn hình LCD.

1. Kiểu màn hình: Screen Type: TFT LCD
   TFT LCD là từ viết tắt của Thin Fill Transistor Liquied Crystal Display - Màn hình tinh thể lỏng sử
   dụng công nghệ Transistor màn mỏng.
   - Màn hình TFT cho chất lượng hình ảnh, độ sáng và mầu sắc tốt hơn màn hình thông thường.

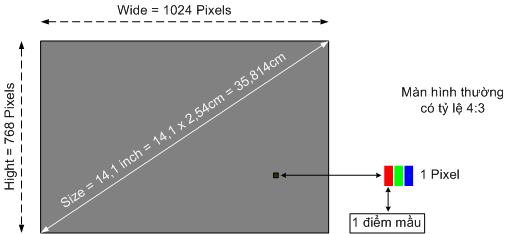

2. Kích thước của màn hình: (Size)
   - Kích thước của màn hình được tính theo độ dài của đường chéo màn hình và được tính theo đơn vị đo lường "inch" của Anh Quốc.
   1 inch = 2,54 cm
   Ví dụ: Màn hình 14,1 inh sẽ có độ dài đường chéo là: 14,1 x 2,54 = 35,814 cm

3. Độ phân giải: (Resolution)
   Độ phân giải của màn hình được tính theo số điểm ảnh theo chiều ngang nhân với số điểm ảnh theo chiều dọc.
   Ví dụ: Resolution: 1024*768 pixels nghĩa là màn hình có 1024 điểm ảnh theo chiều ngang nhân với 768 điểm
   ảnh theo chiều dọc.




4. Màn hình thường và màn hình Wide:
   - Màn hình thường là các màn hình có tỷ lệ giữa số điểm ảnh ngang trên số điểm ảnh dọc là 4:3
   - Màn hình Wide là các màn hình có tỷ lệ giữa số điểm ảnh ngang trên số điểm ảnh dọc là 16:9




5. Kiểu tạo ánh sáng nền (Backlight Type) của màn hình.
   * Có hai kiểu tạo ánh sáng nền của màn hình là:

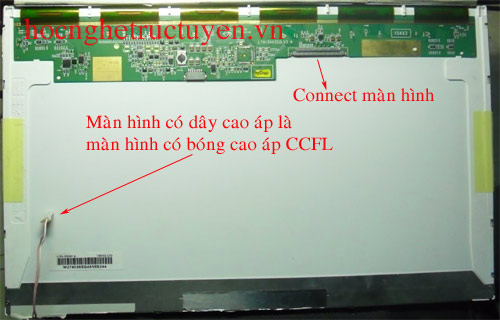

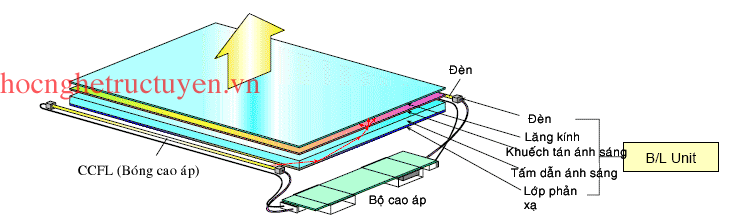

   - Tạo ánh sáng nền bằng bóng cao áp hay còn gọi là đèn Backlight CCFL - Đèn huỳnh quang katốt lạnh.







   - Tạo ánh sáng nền bằng đèn LED hay còn gọi là màn hình Backlight LED, trên màn hình của Laptop thường sử dụng
   LED kiểu dây, gồm nhiều đèn LED mắc nối tiếp và mắc song song với nhau.

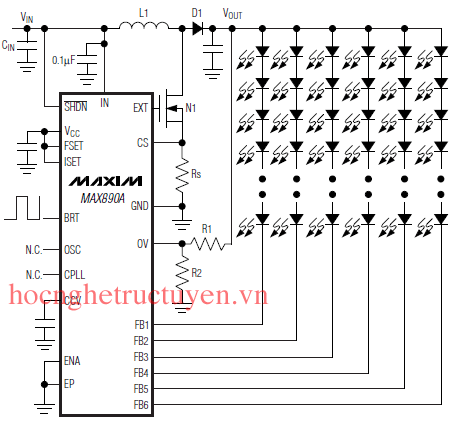

   - Sơ đồ nguyên lý mạch Inverter điều khiển LED Backlight  trên màn hình LAPTOP.

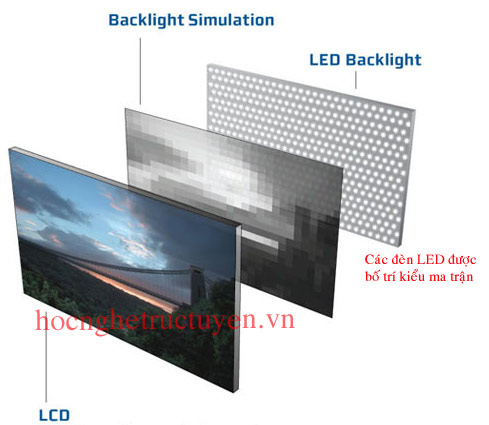

   - Đèn LED Backlight trên các màn hình lớn như Tivi thường được bố trí theo kiểm ma trận.





6. Model của màn hình.

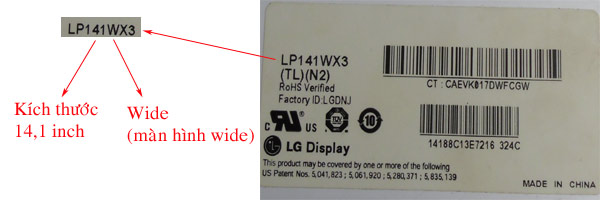

   - Model của màn hình là thông số được ghi ở phía sau màn hình trên một chiếc nhãn:
   - Trên Model của màn hình có một số các thông số như: Kích thước màn hình, màn hình thường hay màn hình Wide.



7. Kiểu kết nối dữ liệu - Data Connector.

   a) Kiểu kết nối dữ liệu 20 chân. (20 pins)
   - Kiểu kết nối dữ liệu 20 chân thường gặp trên các màn hình nhỏ hoặc màn hình tỷ lệ 4:3 có kích thước 15 inch trở xuống.




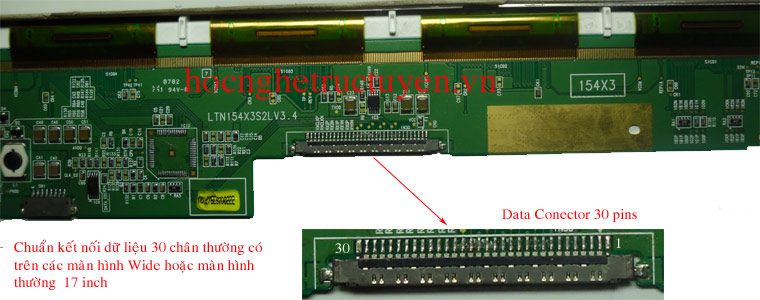

   b) Kiểu kết nối dữ liệu 30 chân.
   - Kiểu kết nối dữ liệu 30 chân thường gặp trên các màn hình Wide hoặc màn hình 4:3  nhưng có kích thước từ 16 inch trở lên.

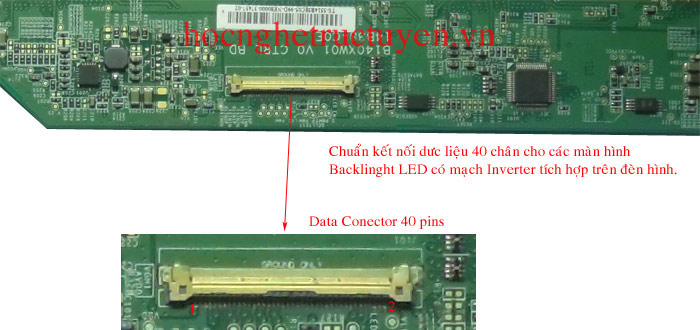

   c) Kiểu kết nối dữ liệu 40 chân.
   - Kiểu kết nối dữ liệu 40 chân thường gặp trên các màn hình LED (Backlight LED) có mạch Inverter tích hợp trên màn hình.





8. Gải thích các thông số kỹ thuật của màn hình trên website nước ngoài:


   Model: LP164WD1-TLA1 Size: 16.4 inches Resolution: 1600*900 pixels Aspect ratio: WXGA+, Widescreen Finish: glossy Backlight Type: 1 CCFL Data connector: 30 pins Packing: Antistatic bag and box. Warranty: 1 year	Model: LP164WD1-TLA1 Kích thước: 16.4 inches Độ phân giải: 1600*900 pixels Tỷ lệ: WXGA+, Màn hình rộng Màn hình bóng, màn gương Kiểu ánh sáng nền: Đèn huỳnh quang Chân kết nối dữ liệu: 30 chân. Đóng gói: Túi chống tĩnh điện và hộp Bảo hành: 1 năm
   Sony Vaio Series: VGNFW93XS, VGNFW360AJ Item: LCD Panel Screen Model: LP156WH2-TLQA Manufactory: LG-Philips Size: 15.6 inchs Resolution: 1366x768 pixels Aspect ratio: wxgahd, Widescreen Screen Type: TFT Active Matrix Glossy Backlight Type: LED Connector: 40pin	Sony Vaio Series: VGNFW93XS, VGNFW360AJ Item: LCD Panel Screen Model: LP156WH2-TLQA Hãng sản xuất: LG-Philips Kích thước: 15.6 inchs Độ phâ giải: 1366x768 pixels Aspect ratio: wxgahd, Widescreen Tỷ lệ màn hình: TFT Active Matrix Glossy Kiểu ánh sáng nền: LED Kết nối: 40 chân

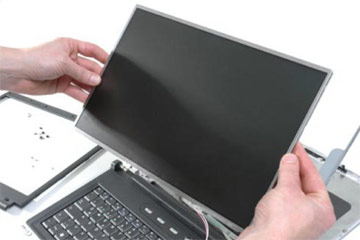

II - Thay thế màn hình.

1. Các hư hỏng sau đây của màn hình không sửa chữa được, phải thay thế.

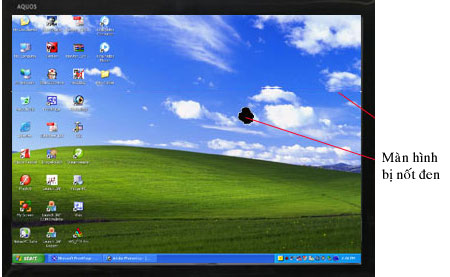

   a) Màn hình bị vỡ.

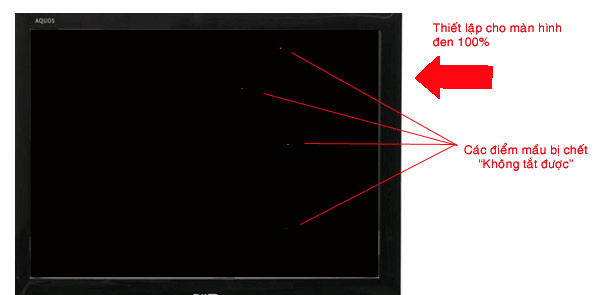

   b) Màn hình bị chết điểm.



   c) Màn hình bị mất một phần hình ảnh.




2. Khi thay thế màn hình cần lưu ý điểm gì ?
   * Khi thay thế màn hình, nếu không tìm được màn hình đúng model thì bạn cần lưu ý mấy điểm sau.
   - Phải chọn màn hình có cùng kích thước (số inch)
   - Phải chọn màn hình có cùng độ phân giải (Số pixels ngang nhân với số pixels dọc)
   - Phải chọn màn hình có cùng kiểu chân kết nối dữ liệu.
   - Chọn màn hình có cùng kiểu ánh sáng nền. (Backlight CCFL hay Backlight LED).

   * Nếu bạn mua một màn hình có cùng Model trên nhãn thì 4 điều kiện trên sẽ tương đương.


3. Các hư hỏng sau đây của màn hình có thể sửa được.

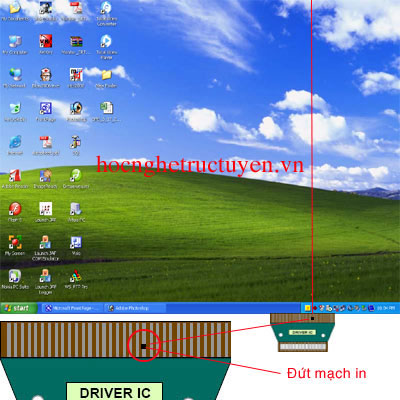

   3.1 - Hiện tượng màn hình bị đường kẻ ngang hoặc dọc.
   - Hiện tượng trên là do màn hình bị đứt đường mạch in ở ngay sát mép tấm Panel, hiện tượng này hiện nay có một số cơ sở ở
   TP HCM đã sửa được thông qua một thiết bị khá hiện đại.



   - Sửa màn hình LCD đứt nét có giá từ 300.000đ đến 700.000đ

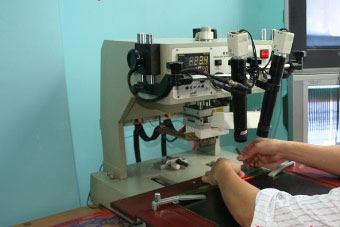

   Thiết bị sửa chữa màn hình LCD đứt nét.

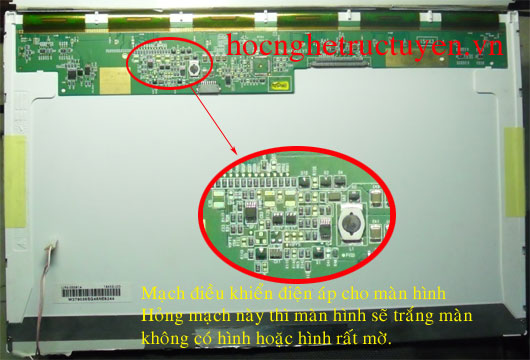

   3.2 - Màn hình bị hỏng mạch Switching điều khiển điện áp cho màn hình.



   Hiện tượng khi màn hình bị hỏng mạch điều khiển đện áp:

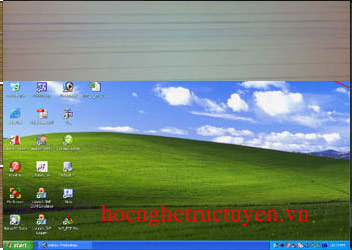

                        Màn hình có hình  rất mờ, màn hơi sáng quá.                   Mất hình, có một số vệt ngang màn hình.

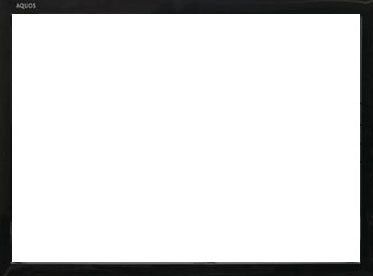

                Màn ảnh sáng trắng, không có hình.


   3.3 - Màn hình bị hỏng IC giải mã LVDS và điều khiển quét.







   Hiện tượng sọc mầu khi hỏng IC giải mã LVDS trên màn hình.                    Hiện tượng âm ảnh khi hỏng IC giải mã LVDS



4. Các hiện tượng hư hỏng giống hỏng đèn hình nhưng không phải do đèn hình.

   4.1 - Hiện tượng màn hình bị sai mầu, mầu lang ben, nhiễu mầu.



   Hiện tượng nhiễu mầu, mầu lem nhem hoặc mất hình có thể do đứt cáp màn hình.



   Cáp màn hình có thể bị đứt do màn hình gấp lên gấp xuống khi sử dụng.
